上颌骨居颜面中部，左右各一，相互连接形成面中份的支架。上颌骨形态大致可分为一体四突，上颌体分为前、上、后、内四面，其内有上颌窦。四突为额突、颧突、腭突及牙槽突。额突与额骨、泪骨及鼻骨相接，颧突与颧骨相接，腭突在腭中缝左右对接，牙槽突又称牙槽骨，即上、下颌骨支持和包绕牙根的部分。

一、上颌骨及其邻近结构CBCT影像

1.水平位影像(图1-1-1～1-1-4)

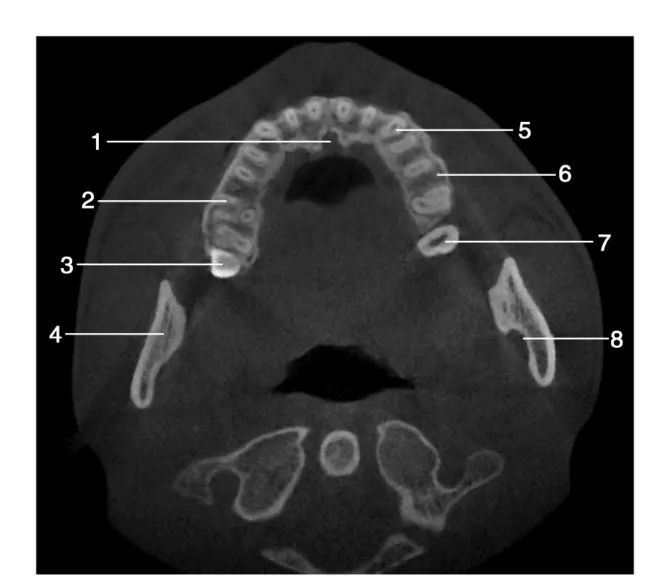

图1-1-1　经上颌牙槽骨中份层面水平位图像

1.切牙孔( incisor foramen) ; 2.右侧上颌第一磨牙( right maxillary first molar) ; 3.右侧上颌第三磨牙( right maxillary third molar) ; 4.下颌支( mandible ramus) ; 5.上颌尖牙( maxillary canine) ; 6.上颌牙槽骨( maxillary alveolar bone) ; 7.左侧上颌第二磨牙( left maxillary second molar) ; 8.下牙槽神经管( inferior alveolar nerve)

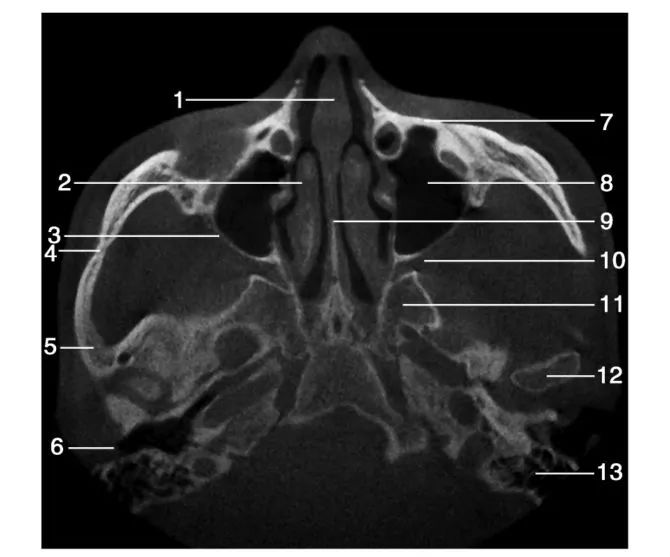

图1-1-2　经髁突中部层面水平位图像

1.鼻中隔( nasal septum) ; 2.右侧中鼻甲( right middle nasal concha) ; 3.上颌窦后壁( posterior wall of maxillary sinus) ; 4.颧颞缝( zygomaticotemporal suture) ; 5.颞骨( temporal bone) ; 6.外耳道( external acoustic meatus) ; 7.上颌窦前壁( anterior wall of maxillary sinus) ; 8.左侧上颌窦( left maxillary sinus) ; 9.犁骨( vomer) ; 10.翼腭窝( pterygopalatina fossa) ; 11.翼突( pterygoid process) ; 12.下颌髁突( mandibular condyle) ; 13.乳突气房( mastoid cells)

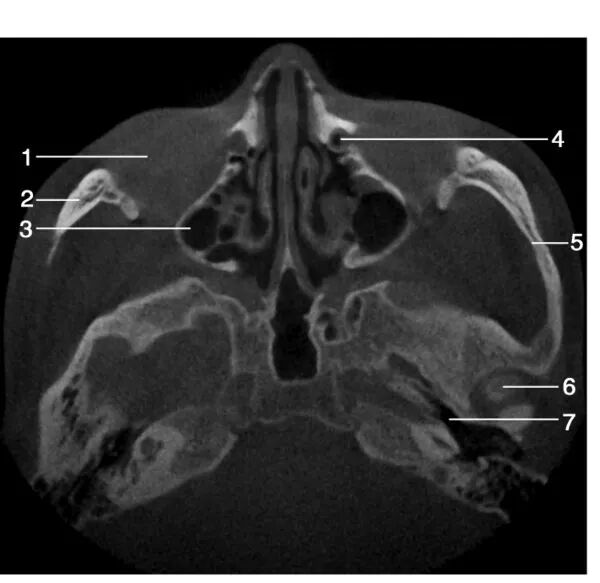

图1-1-3　经髁突顶部层面水平位图像

1.眼球( eyeball) ; 2.颧骨( zygoma) ; 3.右侧上颌窦腔上部( superior of right maxillary sinus) ; 4.左侧鼻泪管( left nasolacrimal duct) ; 5.颧弓( zygomatic arch) ; 6.左侧髁突顶部( top of left mandibular condyle) ; 7.内耳道( internal acoustic meatus)

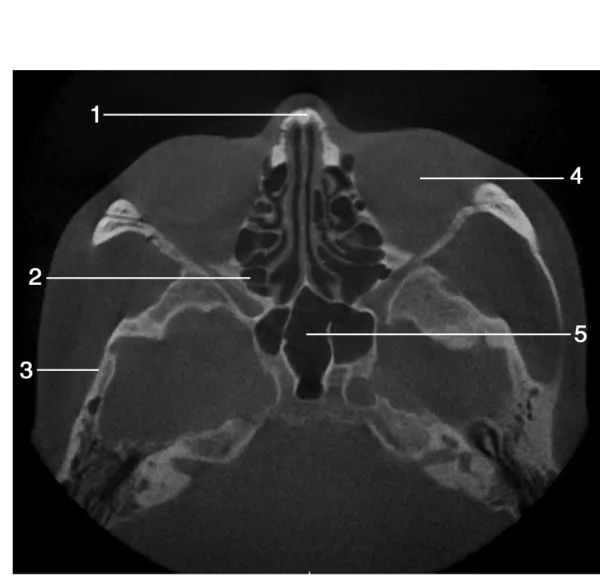

图1-1-4　经筛窦中份层面水平位图像

1.鼻骨( nasal bone) ; 2.后组筛窦( posterior of ethmoid sinus) ; 3.颞骨鳞部( squama temporalis) ; 4.眼球( eyeball) ; 5.蝶窦( sphenoid sinus)

2.矢状位影像(图1-1-5～1-1-8)

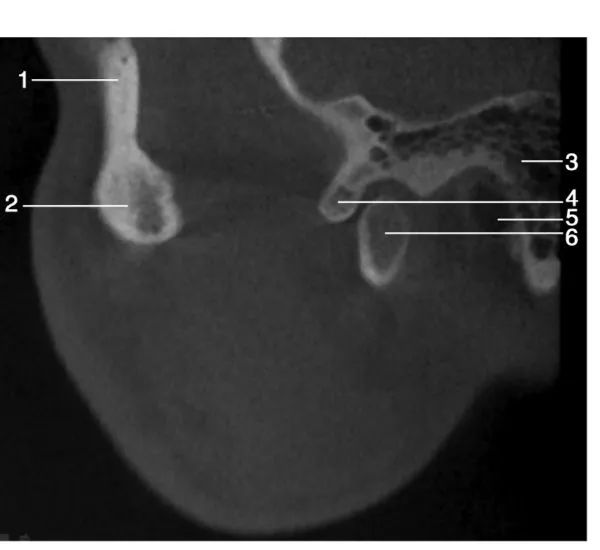

图1-1-5　经髁突外侧份层面矢状位图像

1.眶外缘( lateral pole of orbit) ; 2.颧骨( zygoma) ; 3.乳突气房( mastoid cells) ; 4.关节结节( articular eminence of temporal bone) ; 5.外耳道( external acoustic meatus) ; 6.髁突( mandibular condyle)

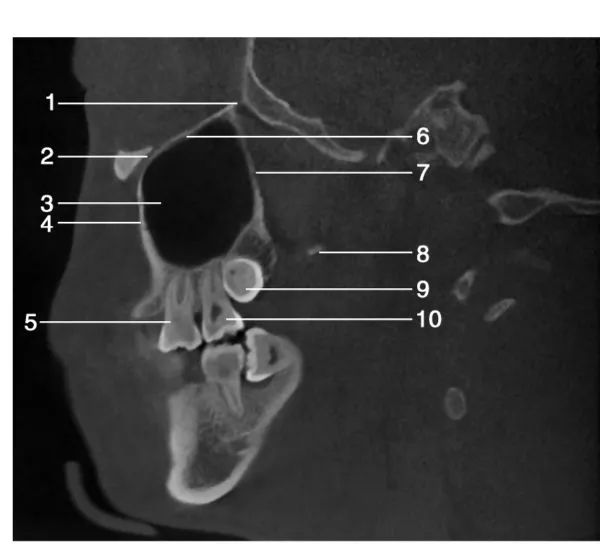

图1-1-6　经上颌磨牙层面矢状位图像

1.眶下裂( inferior orbital fissure) ; 2.眶下神经管( canal for infraorbital nerve) ; 3.上颌窦( maxillary sinus) ; 4.上颌窦前壁(anterior wall of maxillary sinus) ; 5.上颌第一磨牙( maxillary first molar) ; 6.眶底( floor of orbit) ; 7.上颌窦后壁( posterior wall of maxillary sinus) ; 8.翼突( pterygoid process) ; 9.上颌第三磨牙( maxillary third molar) ; 10.上颌第二磨牙( maxillary second molar)

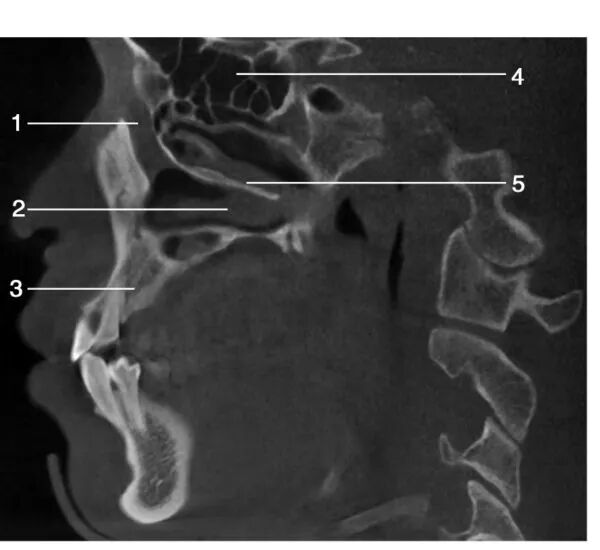

图1-1-7　经上颌尖牙层面矢状位图像

1.鼻泪管( nasolacrimal duct) ; 2.下鼻甲( inferior turbinate) ;3.上颌牙槽骨( maxillary alveolar bone) ; 4.筛窦( ethmoid sinus) ; 5.下鼻甲骨( inferior turbinate bone)

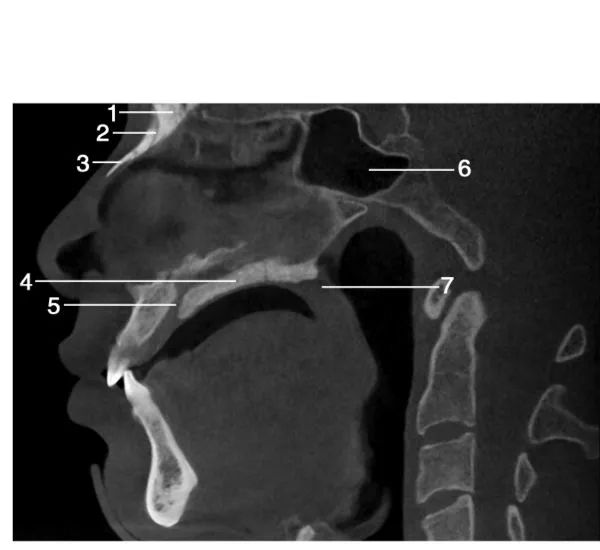

图1-1-8　经腭中缝层面矢状位图像

1.额骨( frontal bone) ; 2.鼻额缝( nasofrontal suture) ; 3.鼻骨( nasal bone) ; 4.硬腭( hard palate) ; 5.切牙管( incisive canal) ; 6.蝶窦( sphenoid sinus) ; 7.软腭( soft palate)

3.冠状位影像(图1-1-9～1-1-11)

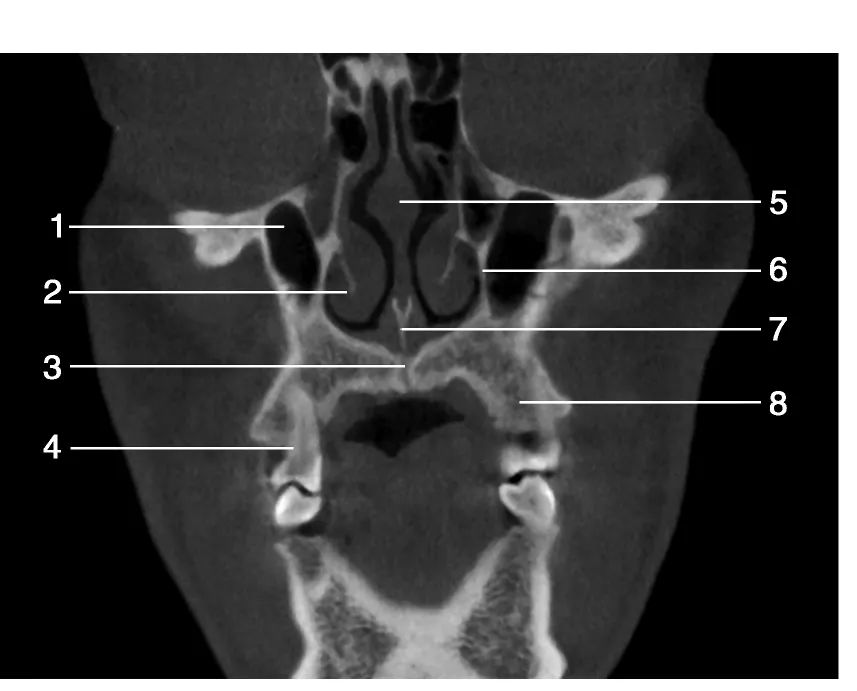

图1-1-9　经上颌第二前磨牙层面冠状位图像

1.右侧上颌窦( right maxillary sinus) ; 2.下鼻甲( inferior turbinate) ; 3.腭中缝( median palatine suture) ; 4.上颌第二前磨牙( maxillary second premolar) ; 5.鼻中隔( nasal septum) ; 6.上颌窦内壁( inner wall of maxillary sinus) ; 7.犁骨( vomer) ;8.上颌牙槽骨( maxillary alveolar bone)

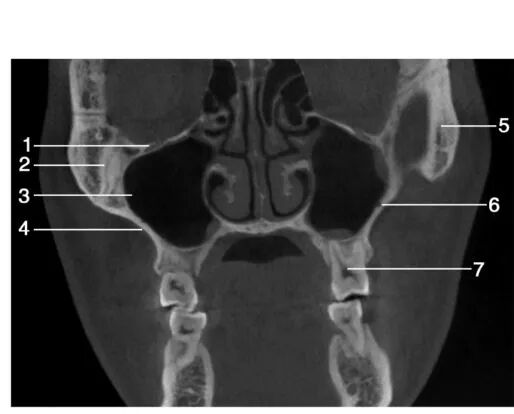

图1-1-10　经上颌第一磨牙层面冠状位图像

1.下管( infraorbital canal) ; 2.颧颌缝(zygomaticomaxillary suture) ; 3.右侧上颌窦( right maxillary sinus) ; 4.颧牙槽嵴( infrazygomatic crest) ; 5.颧骨( zygomatic bone) ; 6.上牙槽后动脉( posterior superior alveolar artery) ; 7.上颌第一磨牙( maxillary first molar)

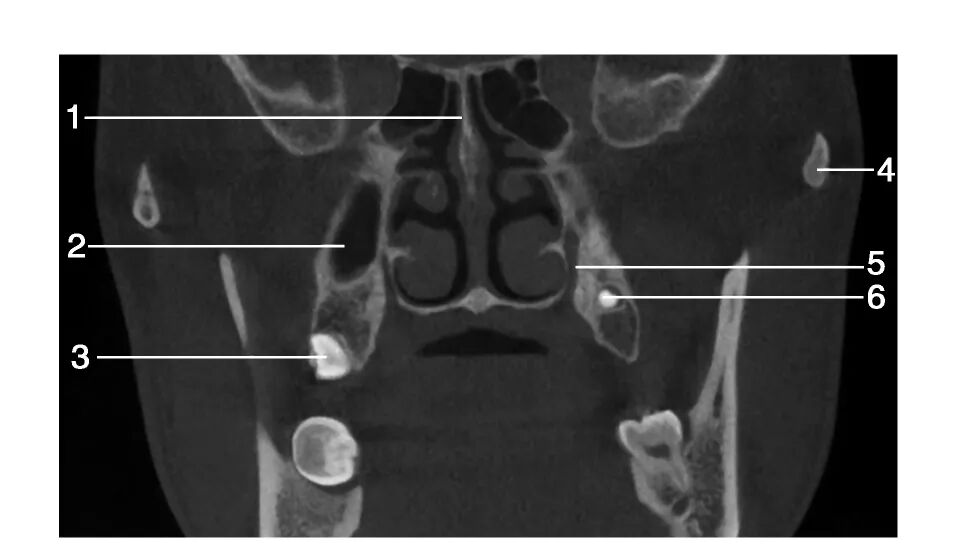

图1-1-11　经上颌第三磨牙层面冠状位图像

1.筛骨垂直板( perpendicular plate of ethmoid bone) ; 2.上颌窦( maxillary sinus) ; 3.右侧上颌第三磨牙( right maxillary third molar) ; 4.颧弓( zygomatic arch) ; 5.腭大管( greater palatine canal) ; 6.左侧上颌第三磨牙( left maxillary third molar)

二、上颌窦的解剖特点及变异

01上颌窦的形态与大小

CBCT图像显示上颌窦是一个形状不规则，大小也不尽相同的腔，矢状位上是一由上、下、前、后壁构成的类似四方形或者梯形结构(图1-1-12)。冠状位上可见上颌窦上、下、内、外壁，形态多不规则(图1-1-13)。水平位可见前外、后外、内壁，中份多为类三角形，两端形态多不规则(图1-1-14)。上颌窦腔的容积为9. 5～20ml，平均为14. 75ml。不同人上颌窦形状和大小差别较大，同一个体双侧上颌窦形态基本对称(图1-1-15)，但也存在同一个体两侧上颌窦形状和大小有差异(图1-1-16)。

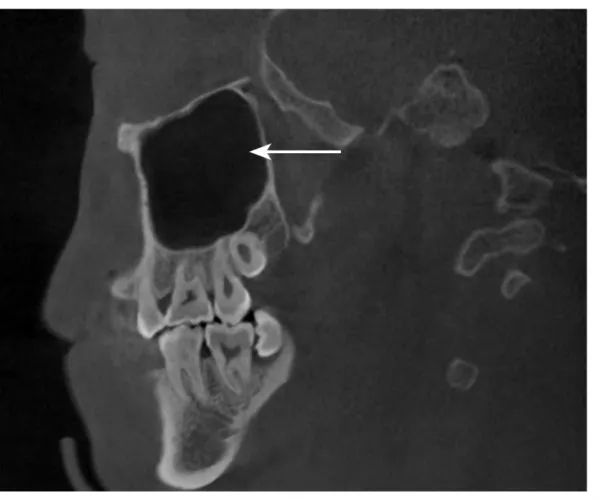

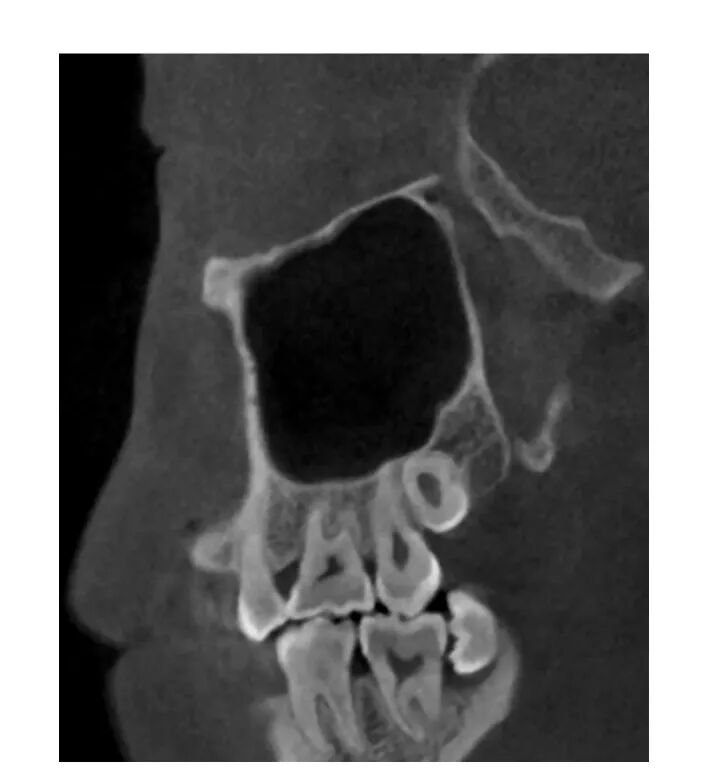

图1-1-12　CBCT矢状位

CBCT矢状位示上颌窦形状不规则，类似四方形或者梯形结构

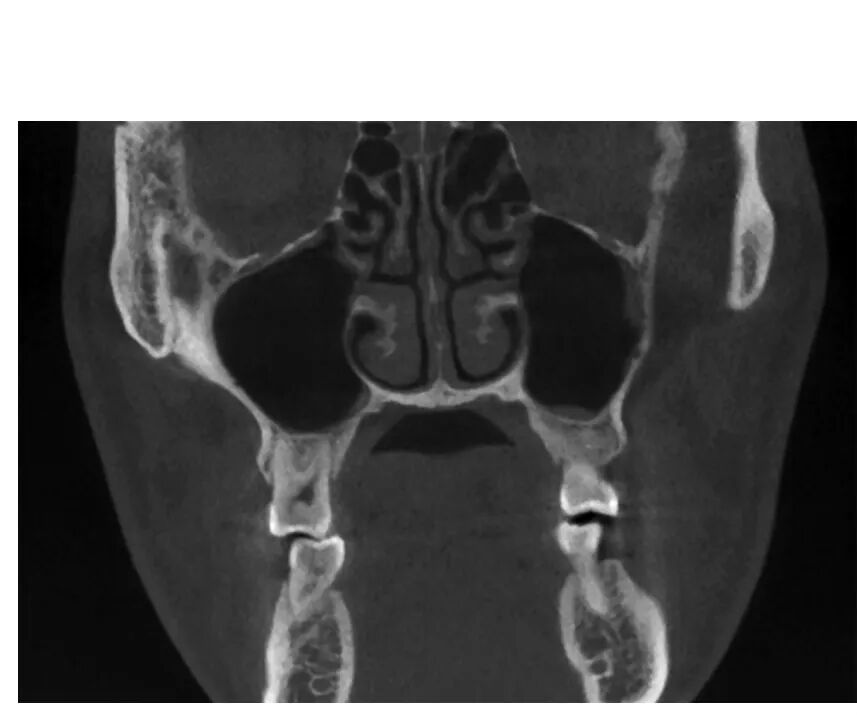

图1-1-13　CBCT冠状位

CBCT冠状位可见上颌窦上、下、内、外壁，窦腔形态不规则

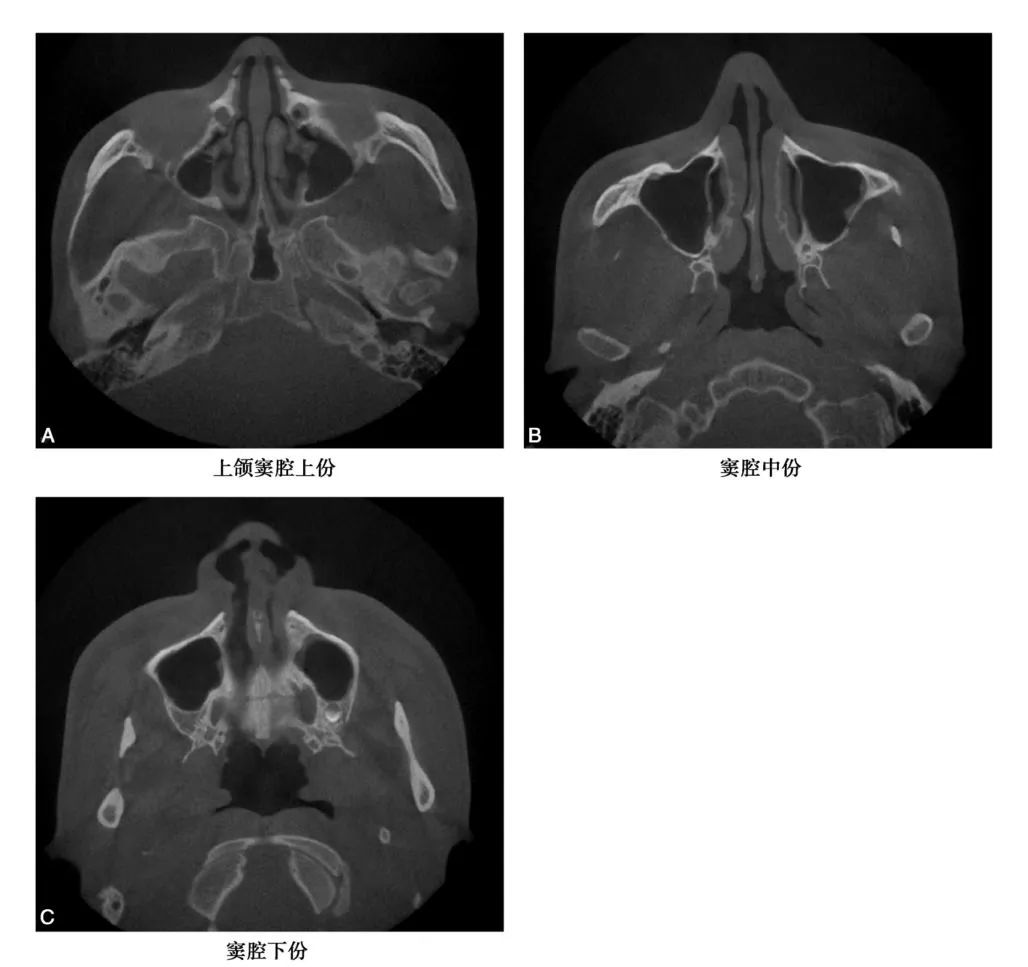

图1-1-14　CBCT水平位

A、C.可见窦腔形态不规则; B.窦腔形态类似三角形

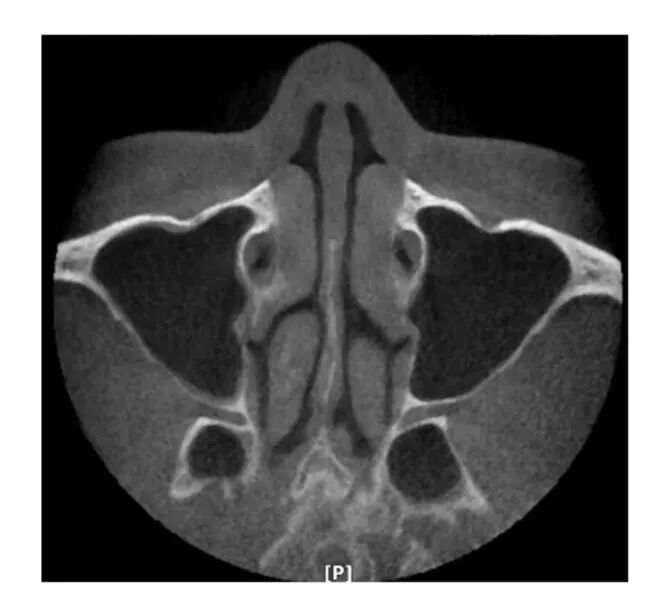

图1-1-15　双侧基本对称的上颌窦

CBCT水平位示同一个体双侧上颌窦形态基本对称

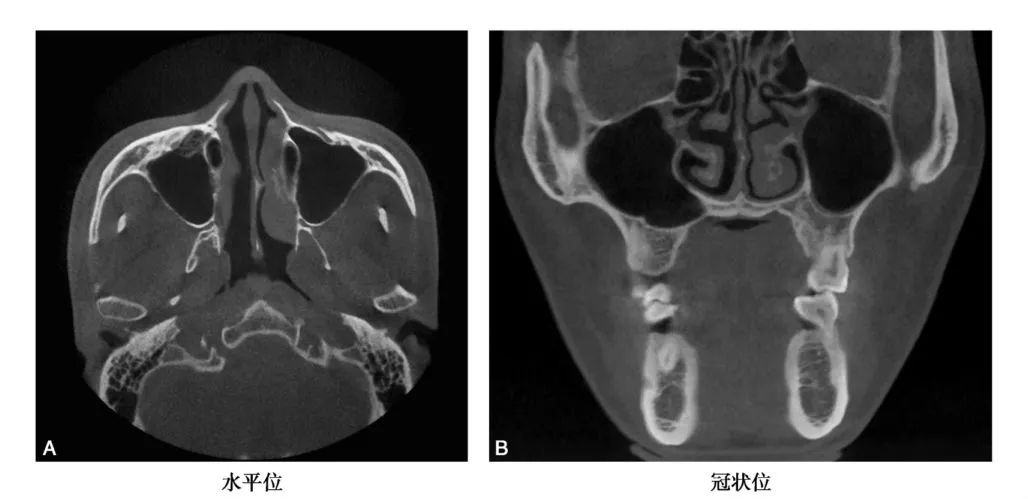

图1-1-16　双侧不对称的上颌窦

CBCT示同一个体双侧上颌窦形状和大小存在差异

02上颌窦内的黏膜

正常时，上颌窦黏膜相当薄，厚度在0. 3～0. 8mm之间，CBCT常无法分辨(图1-1-17)。窦腔内不同位置的黏膜厚度有差异，底壁处最厚，外侧壁厚于内侧壁。

图1-1-17　正常的上颌窦黏膜

CBCT矢状位示正常的上颌窦黏膜，可见其附于骨壁上。

不同个体上颌窦的发育过程差异较大，可较早或较晚终止发育。上颌窦的气化程度随年龄增长而逐渐增高，儿童上颌窦腔形态与成人有差异(图1-1-18)。

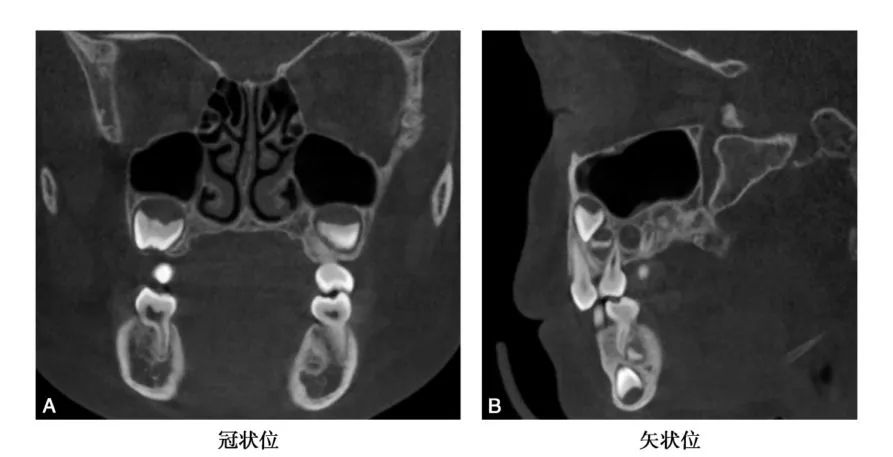

图1-1-18　儿童上颌窦，3岁

CBCT示3岁儿童的上颌窦，颌骨内见正在发育的恒牙胚，窦腔形态与成人有差异

03上颌窦内的分隔

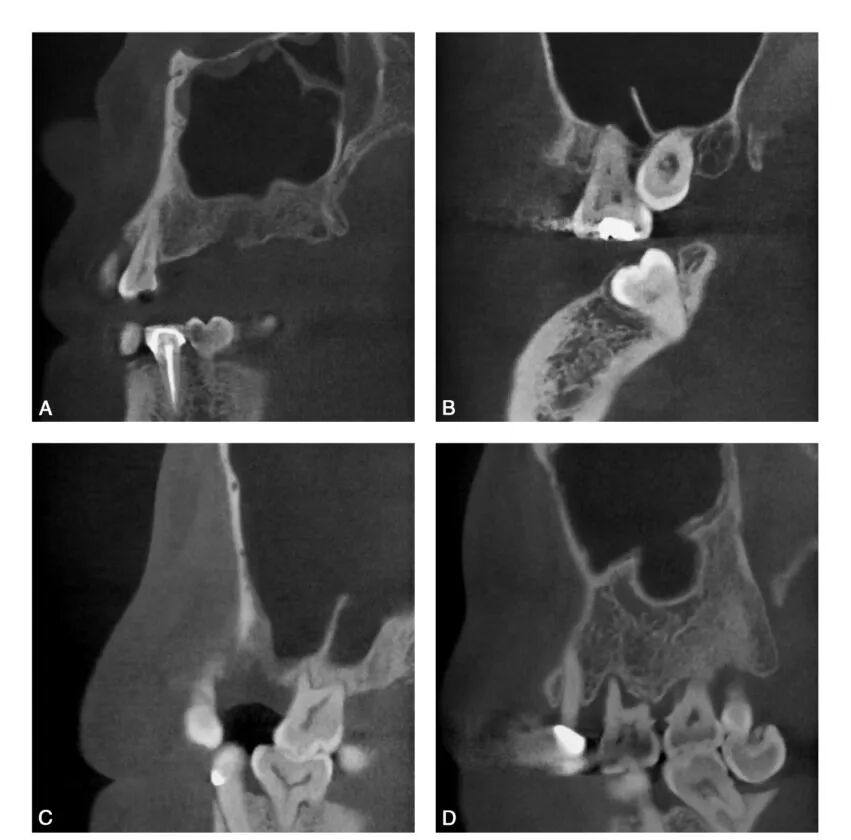

上颌窦内的分隔是窦壁骨质的突起，呈隆起状、锯齿状或棘状(图1-1-19)，分隔上附有薄的窦黏膜。有学者认为该结构可分为原发性和继发性，原发性分隔可能跟牙齿的发育和萌出有关，而继发性分隔可能是牙缺失后上颌窦气化引起窦底壁形态的改变。分隔的发生率约从13%～35. 3%不等，高度约为2. 5～12. 7mm。
