一、 心脏传导系统：心脏的“电路系统”

     理解心电图需要了解心脏的“电路系统”——心脏传导系统。它负责自动、规律有序地产生和传导电脉冲，引发心肌收缩。

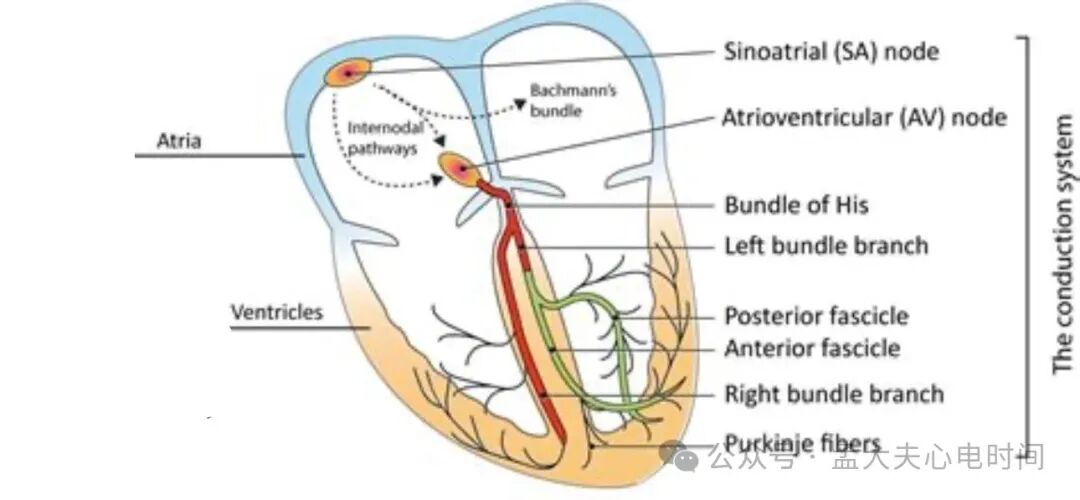

心脏传导系统的组成与流程：

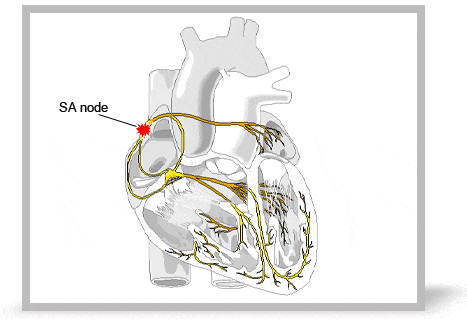

1. 起源点：窦房结 （SA Node）

   · 位置： 右心房与上腔静脉交界处。

   · 功能： 心脏的“天然起搏器”。其中的 P细胞自动、有节律地产生电冲动，形成“窦性心律”。

   · 血供： 多来自右冠状动脉(55-60%)，其次为左冠状动脉回旋支(40-45%)。

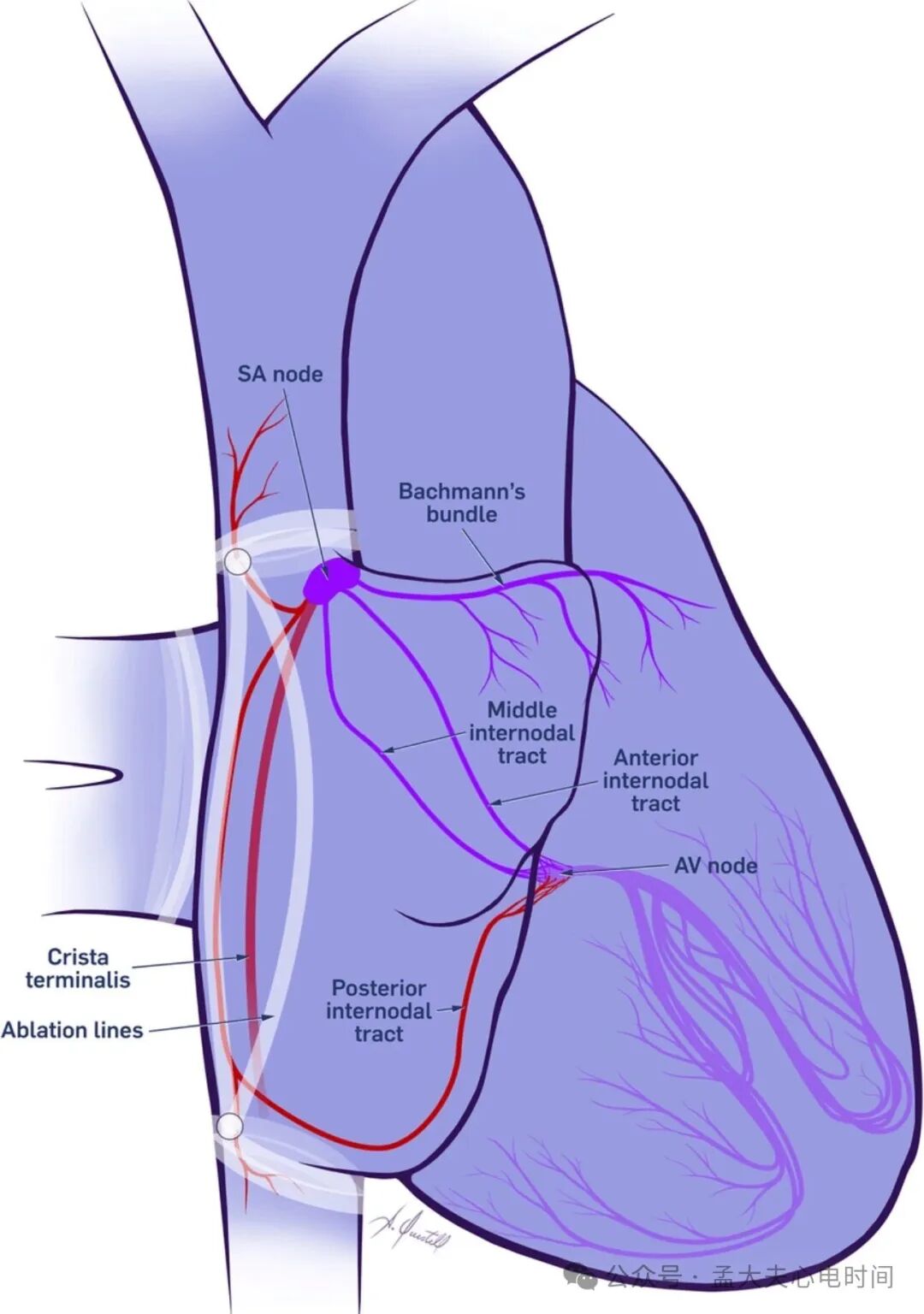

2. 心房传导：结间束与房间束

   · 路径： 冲动从窦房结发出，通过结间束（右心房3条，左心房1条-Bachmann束）快速传导至房室结，并激动左右心房肌。

· 特点： 传导速度比普通心房肌快，类似浦肯野纤维。

3. “交通枢纽”：房室结 (AV Node)

   · 位置： 心房与心室交界处。

   · 关键作用：

     · 延时作用： 延缓冲动下传，确保心房收缩完毕心室再收缩，保证心室有足够时间充盈血液。

     · 过滤作用： 具有递减传导特性，当心房率过快（如房颤）时，可阻止过多冲动下传至心室，保护心室。

4. 心室传导：希浦系统 (His-Purkinje System)

   · 路径： 冲动通过房室结后，进入希氏束(His Bundle) → 左、右束支 → 浦肯野纤维网。

   · 功能： 以极快速度（~2.3 m/s）将电冲动同步传导至整个心室肌，确保心室协调、有力地收缩射血。

    窦房结类似 “发电机”，房室结类似 “延时继电器”，希浦系统是 “高速电线网”。、

二、 心电图 ：心脏电活动的“体表地图”

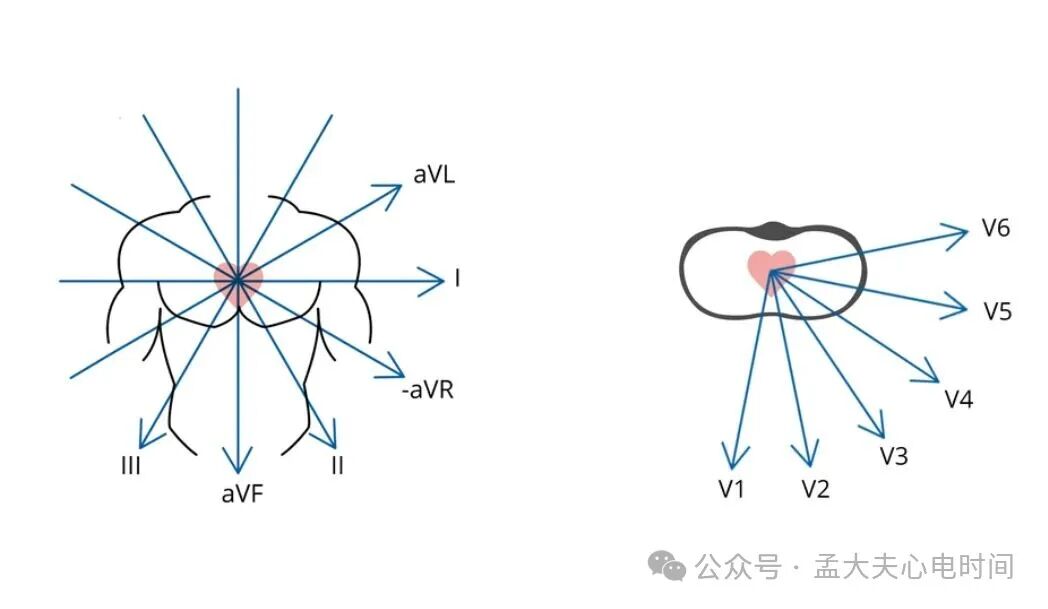

    心电图是从体表记录心脏电活动变化的图形。12导联就像12个不同角度的摄像机，同时捕捉心脏的电活动。

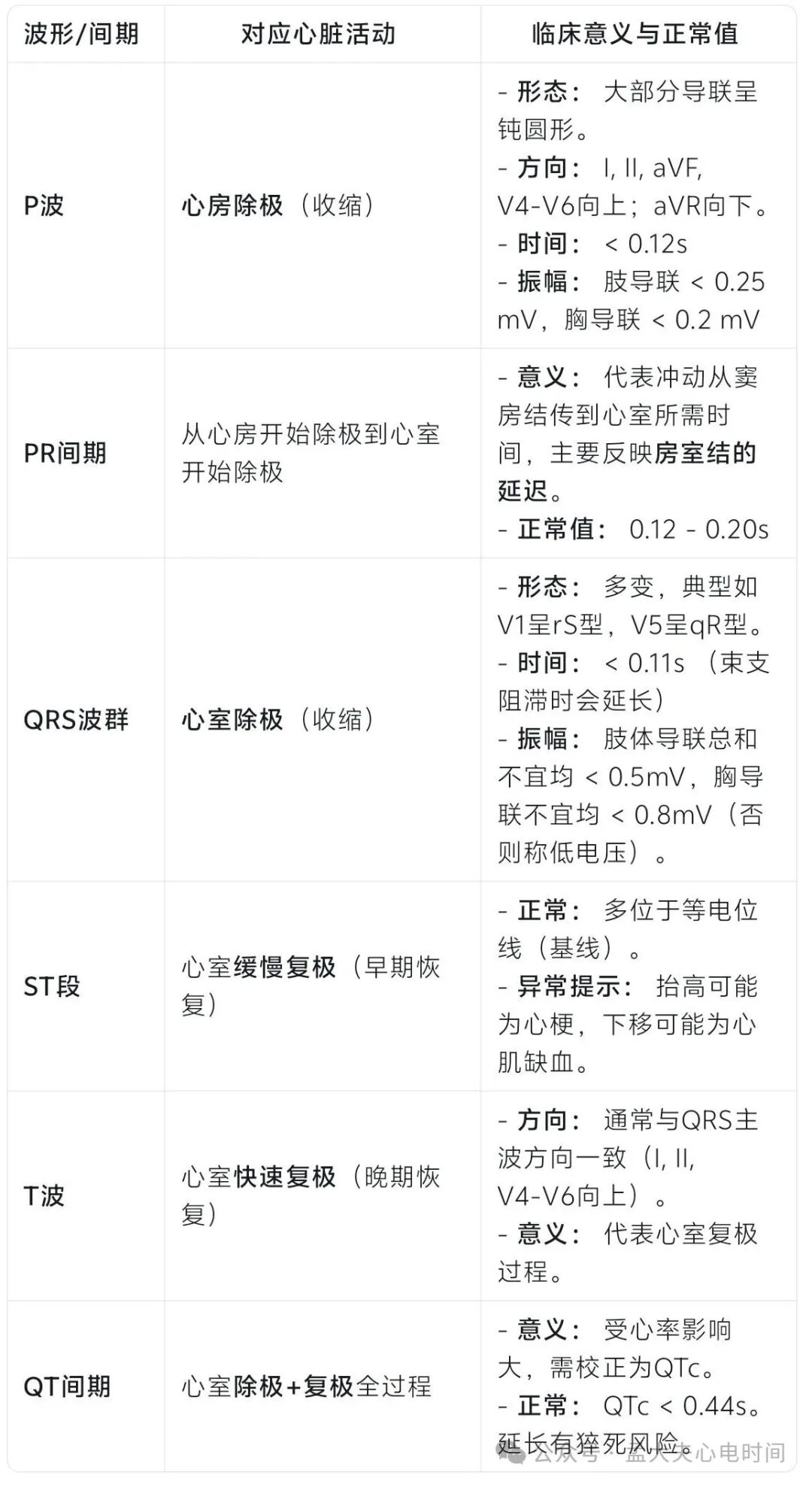

（一）常见波形与间期

常规心电图包含不同的标志性的波/段/间期，分别对应传导系统的不同阶段：

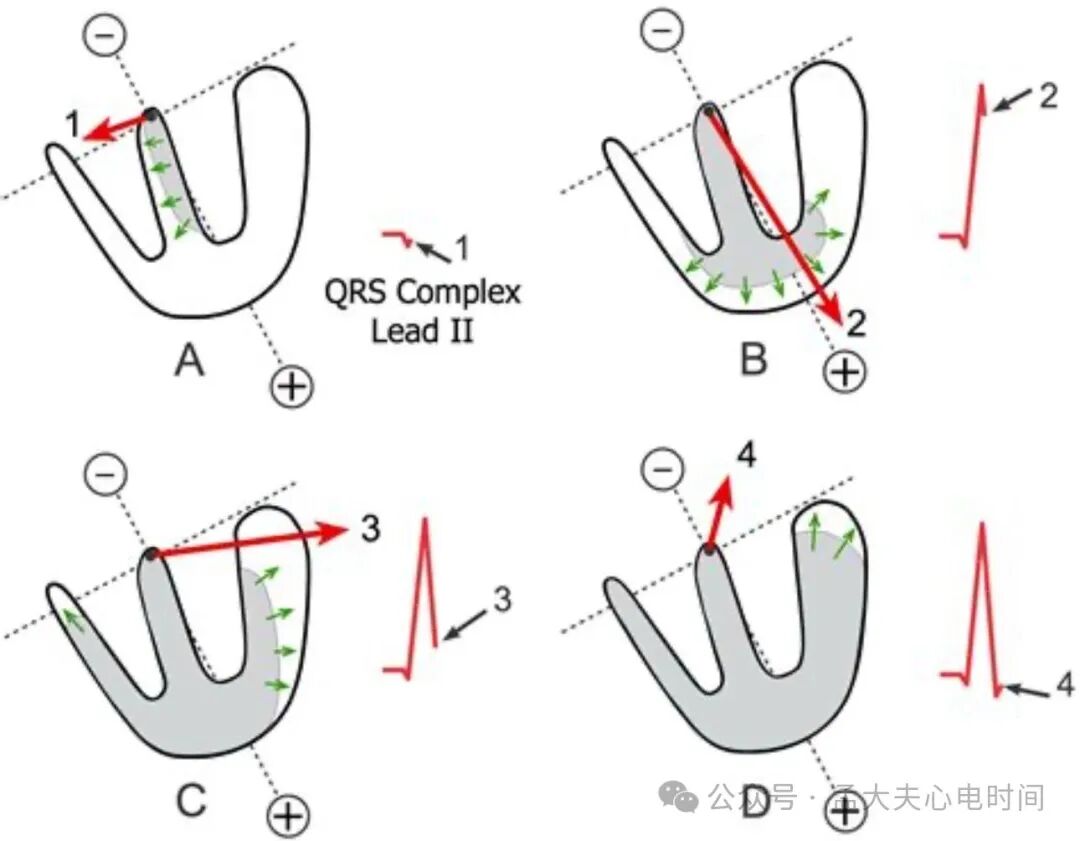

（二）理解波形的关键：心电向量

心室除极

心电图上的波形方向由电活动方向与记录电极的关系决定：

1. 正向波(向上)： 除极/复极方向朝向电极。

2. 负向波(向下)： 除极/复极方向背离电极。

3. 等电位线(平线)： 除极/复极方向与电极垂直。

三、 小结

· 传导系统是因，心电图是果： 心电图上每一个波形的形态、时间、顺序，都直接反映了心脏传导系统的工作状态。

· 异常对应关系：

  · 窦房结问题 → P波频率/节律异常（如病态窦房结综合征）。

  · 房室结阻滞 → PR间期延长或中断（房室传导阻滞）。

  · 束支阻滞 → QRS波群增宽、形态改变。

  · 心肌缺血/梗死 → ST段和T波的异常改变。

· 掌握传导系统知识，就能理解心电图表现的内在逻辑，从而更敏锐地识别和判断异常心电图，为临床诊断提供关键依据。
